英特尔详细介绍Ponte Vecchio 性能可达英伟达A100平台的2.5倍

时间：2022-08-23

在 Hot Chips 34 大会期间，英特尔再次详细介绍了 Sapphire Rapids HBM 处理器 + Ponte Vecchio（2-Stack）GPU 平台的潜力，称该服务器平台的性能可达英伟达 A100 竞品的 2.5 倍。英特尔首席 GPU 计算架构师 Hong Jiang 在演讲中指出，Ponte Vecchio 具有三种配置。

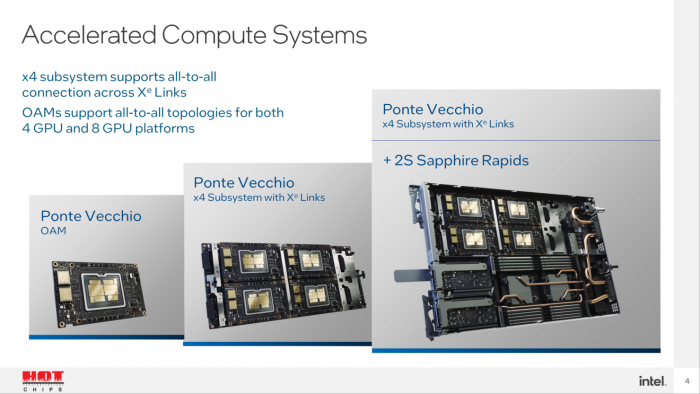

从单一 OAM、到配备 Xe Links 的 x4 子系统，Ponte Vecchio GPU 不仅能够单独运行、也可部署于 Sapphire Rapids 双路服务器平台之上。


其中 OAM 支持 4 GPU 和 8 GPU 平台的 all-to-all 拓扑，辅以英特尔 oneAPI 软件堆栈。

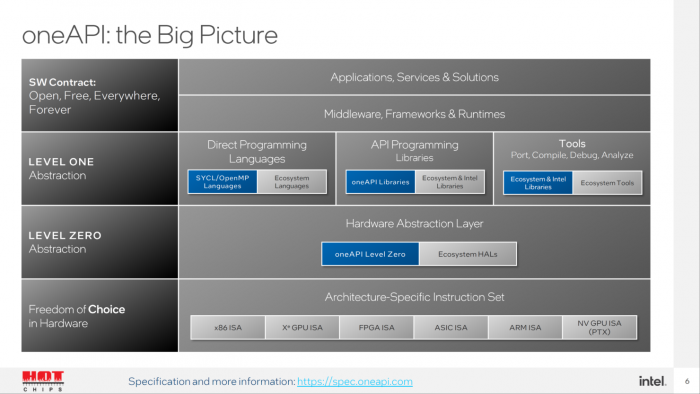

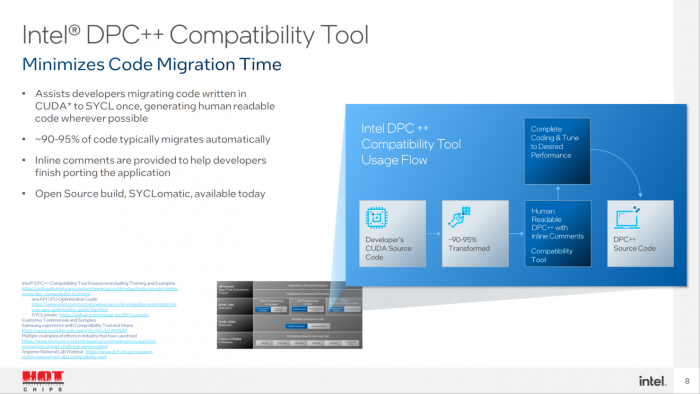

作为一个零级（Level Zero）API，其为跨架构编程支持提供了低层级的硬件接口。


oneAPI 主要特性如下：

● 提供面向其它工具和加速器设备的接口；

● 支持精细的增益控制、以及低延迟的加速器特性；

● 具有多线程设计；

● 将 GPU 作为驱动程序的一部分而提供。

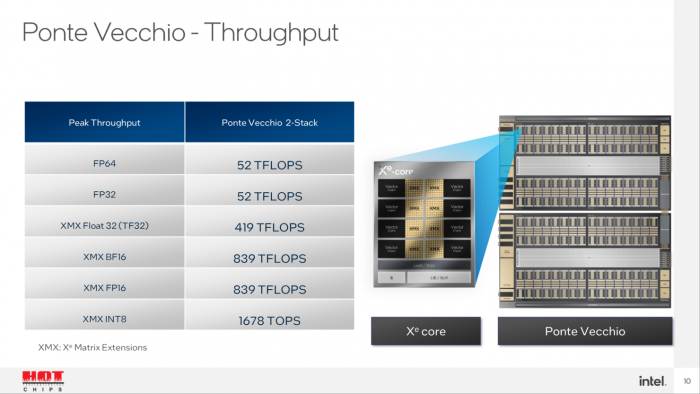

性能指标方面，2-Stack Ponte Vecchio GPU 配置（如单一 OAM 上的配置），可提供高达 52 TFLOP 的 FP64 / FP32 算力。

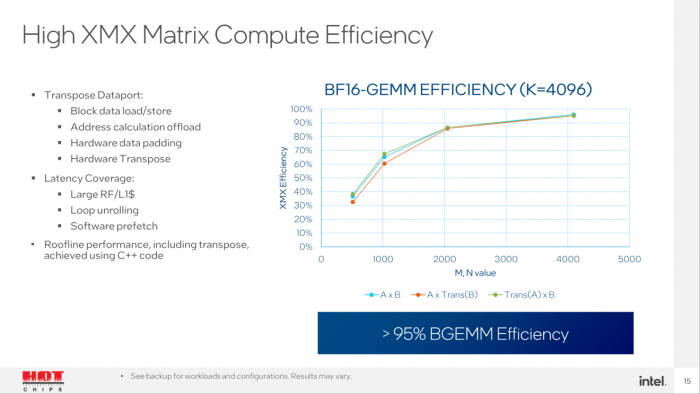

另有 419 TFLOP 的 TF32（XMX Float 32）、839 TFLOP 的 BF16 / FP16，以及 1678 TFLOPs 的 INT8 算力。


英特尔还详细说明了 Ponte Vecchio 的缓存大小 / 峰值带宽 —— 比如 GPU 上的寄存器为 64 MB，提供 419 TB/s 的带宽。


L1 缓存也为 64 MB，带宽 105 TB/s（4:1）。L2 缓存为 408 MB，带宽 13 TB/s（8:1）。HBM 内存池高达 128 GB，辅以 4.2 TB/s（4:1）的带宽。


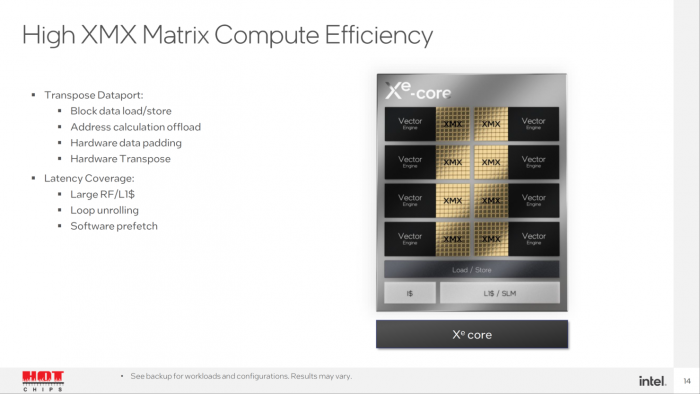

以下是英特尔为 Ponte Vecchio 配备的系列计算效率（compute efficiency）技术。


Register File（寄存器文件）：

● Register Caching（寄存器缓存）

● Accumulators（累加器）


L1 / L2 Cache：

● Write Through（直写）

● Write Back（回写）

● Write Streaming（流式写入）

● Uncached（不缓存）


Prefetch（预取）：

● 支持 L1 和（或）L2 缓存的软件（指令）预取；

● 支持到 L2 获取指令和数据的 Command Streamer 预取。

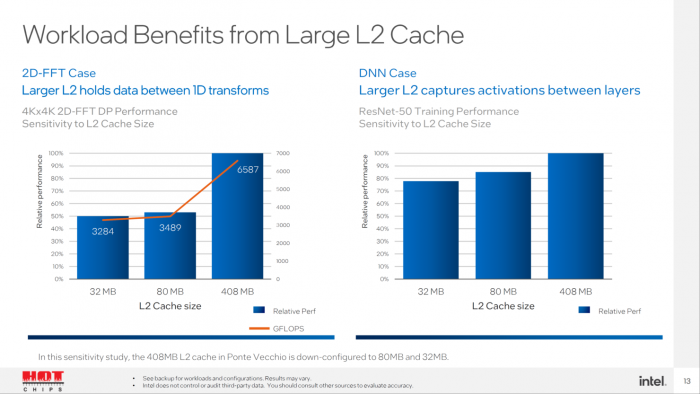

英特尔解释称，更大的 L2 缓存，可为 2D-FFT 和 DNN 等工作负载带来巨大的效益，并且分享了完整 Ponte Vecchio GPU 和 80 / 32 MB 模块之间的一些性能比较。

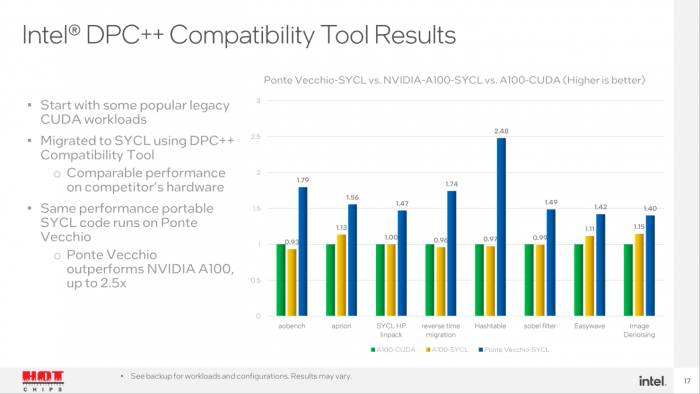

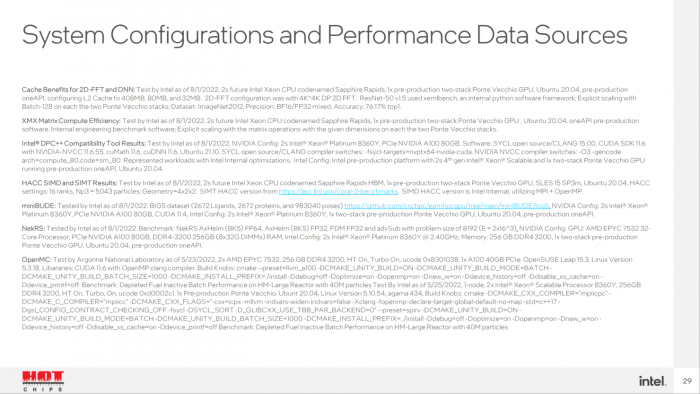

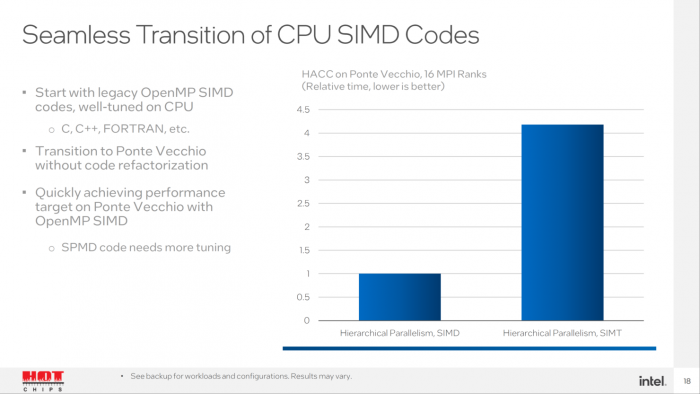

此外英特尔搬出了运行 CUDA 和 SYCL 的英伟达 Ampere A100，与使用 SYCL 的 Ponte Vecchio GPU 平台展开了性能横比。

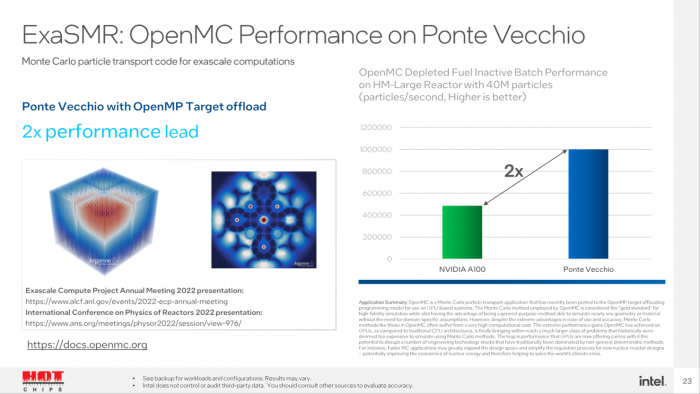

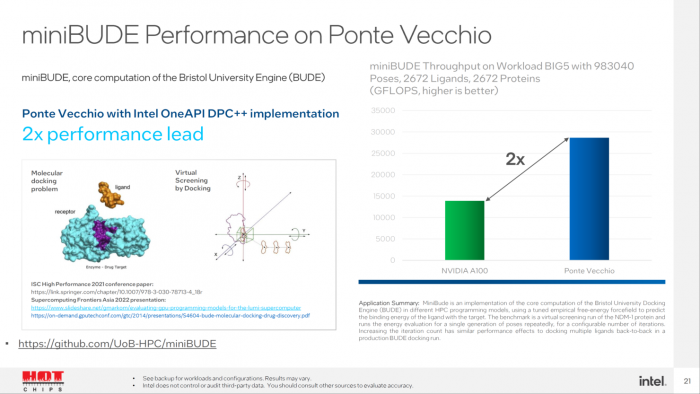

在 miniBUDE（一种可预测配体与目标结合能的计算工作负载）中，Ponte Vecchio GPU 模拟测试结果的速度，更是 Ampere A100 的 2 倍。

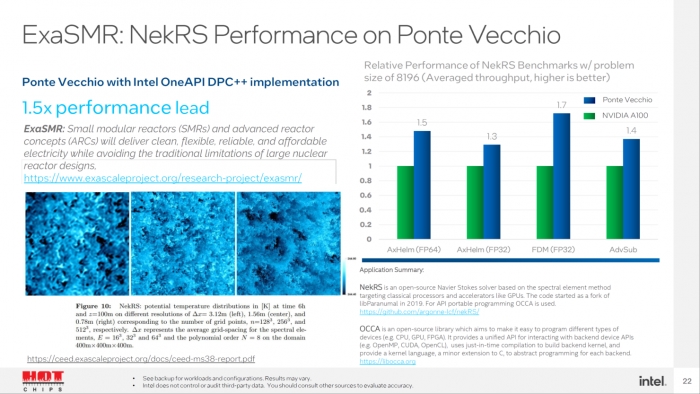

另外在 ExaSMR 核反应堆设计仿真设计中，英特尔 Ponte Vecchio GPU 也以 1.5 倍领先于英伟达竞品方案。


不过需要指出的是，英伟达早已向市场投放了性能更加强悍的 Hopper H100，所以英特尔这里拿 Ampere A100 进行比较还是相当投机取巧的。

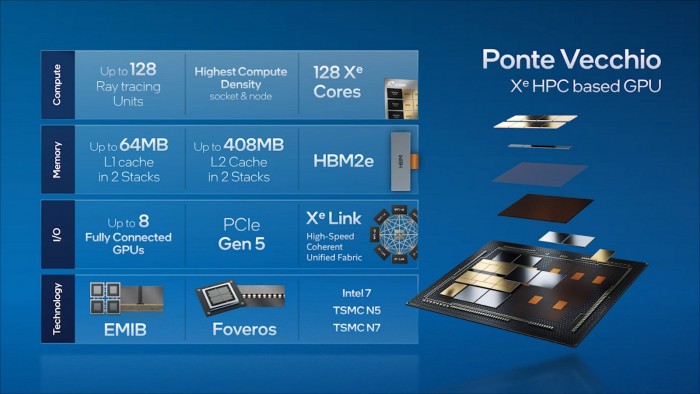

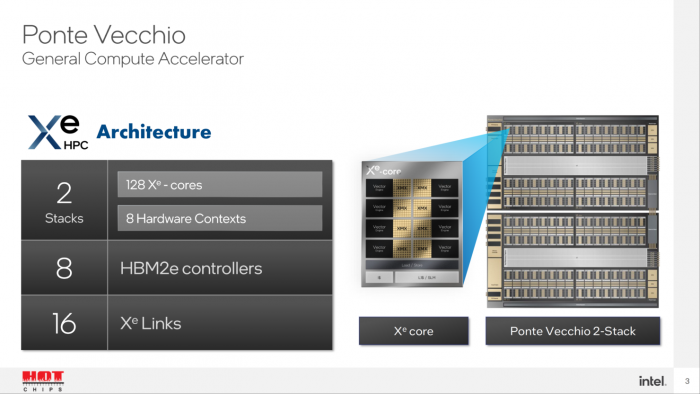

言归正传，英特尔概述了 Ponte Vecchio 旗舰数据中心 GPU 的一些关键特性，例如 128 个 Xe 内核、128 个光追（RT）单元、HBM2e 显存、以及连接到一起的 8 个 Xe-HPC GPU 。


该芯片在两个独立的堆栈中提供了高达 408 MB 的 L2 缓存、之间通过 EMIB 互连，且各部分芯片混用了 Intel 7 和台积电 N7 / N5 等多个工艺节点。


由两块（2 Tiles）组成的每个堆栈有 16 裸片，最大的 active die 尺寸为 41 m㎡、Compute Tile 则是 650 m㎡ 。


以下是 Ponte Vecchio GPU 的完整小芯片 / 工艺节点描述：

● 英特尔 7nm

● 台积电 7nm

● Foveros 3D 封装

● EMIB 互连

● 10nm 增强型 Super Fin

● Rambo Cache

● HBM2 高带宽显存


以下是英特尔 Ponte Vecchio 芯片的 47 块（Tiles）组成：

● 16 个 Xe HPC（内/外部）

● 8 个 Rambo Cache（内部）

● 2 个 Xe Base（内部）

● 11 个 EMIB（内部）

● 2 个 Xe Link（外部）

● 8 个 HBM（外部）


Ponte Vecchio GPU 使用了 8 个 HBM 8-Hi 堆栈，总共包含 11 个 EMIB 互连，完整封装尺寸为 4843.75 m㎡ 。


设计中还提到了高密度 3D Forveos 封装的 Meteor Lake CPU，可知其 bump pitch 的间距为 36u 。


【总结】Ponte Vecchio GPU 不是一个单独的芯片，而是由 47 个不同工艺制程的小芯片“组合”得来。


遗憾的是，受英特尔多次跳票的影响，使用 Ponte Vecchio GPU 和 Sapphire Rapids CPU 的 Aurora 超级计算机项目也被迫推迟。

即便如此，英特尔还是透露了下一代 Rialto Bridge GPU 。可知作为 Ponte Vecchio GPU 的继任者，其有望于 2023 年开始提供样品。
